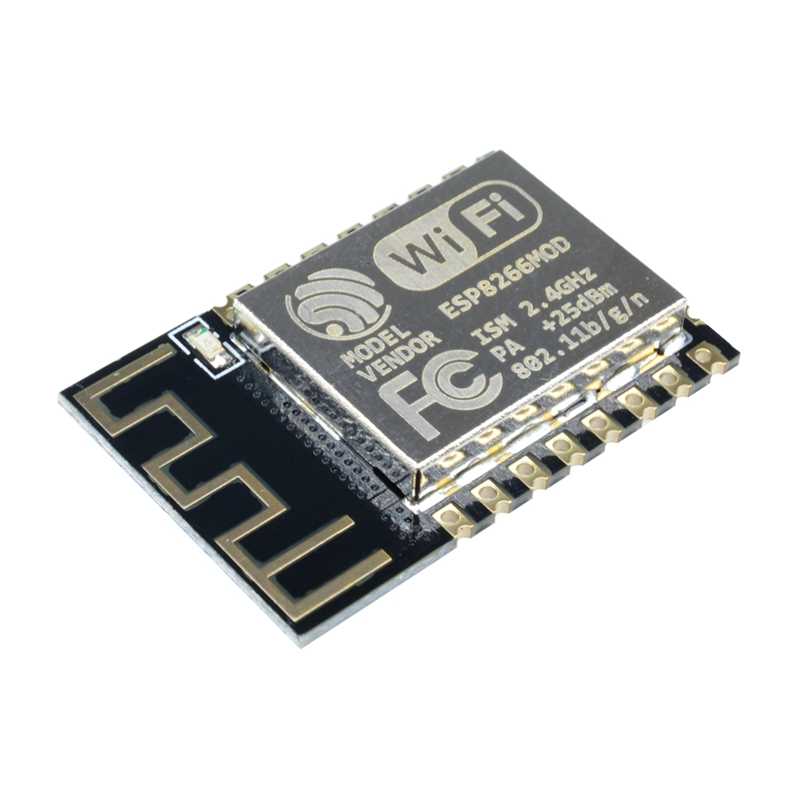

　　本实用新型公开了一种串口转WIFI的模块，包括串口模块，所述串口模块连接有处理模块，所述处理模块连接有无线通信模块；所述无线通信模块包括依次设置的基频芯片、功率放大器和射频收发单元。本实用新型使用WIFI信息传递，节省了通讯线、使得通讯距离变远，能更快的进入到调试状态，即使在条件很差的环境下也能操作调试，使得非专业人士也能有“调试工具”具备“调试条件”，即在专业人士的指导或者简单培训下非专业人士可完成简单的调试和操作。

　　(19)中华人民共和国国家知识产权局 (12)实用新型专利 (10)授权公告号 CN 210109803 U (45)授权公告日 2020.02.21 (21)申请号 8.6 (22)申请日 2019.07.10 (73)专利权人 北京科力通电气股份有限公司 地址 102200 北京市昌平区科技园区超前 路9号B座2074室 (72)发明人 王国东 (74)专利代理机构 北京纽乐康知识产权代理事 务所(普通合伙) 11210 代理人 覃莉 (51)Int.Cl. G06F 13/40(2006.01) H04B 1/40(2015.01) 权利要求书1页 说明书3页 附图3页 (54)实用新型名称 一种串口转WIFI的模块 (57)摘要 本实用新型公开了一种串口转WIFI的模块， 包括串口模块，所述串口模块连接有处理模块， 所述处理模块连接有无线通信模块；所述无线通 信模块包括依次设置的基频芯片、功率放大器和 射频收发单元。本实用新型使用WIFI信息传递， 节省了通讯线、使得通讯距离变远，能更快的进 入到调试状态，即使在条件很差的环境下也能操 作调试，使得非专业人士也能有“调试工具”具备 “调试条件”，即在专业人士的指导或者简单培训 下非专业人士可完成简单的调试和操作。 U 3 0 8 9 0 1 0 1 2 N C CN 210109803 U 权利要求书 1/1页 1.一种串口转WIFI的模块，包括串口模块（1），其特征在于，所述串口模块（1）连接有处 理模块（2），所述处理模块（2）连接有无线）；所述无线）包括依次设 置的基频芯片（31）、功率放大器（32）和射频收发单元（33）。 2.根据权利要求1所述的串口转WIFI的模块，其特征在于：所述串口模块（1）包括第一 串口（11）和第二串口（12），所述第一串口（11）为RS232，所述第二串口（12）为RS458。 3.根据权利要求1所述的串口转WIFI的模块，其特征在于：所述处理模块（2）采用 TI  公司的 CC3200 芯片方案，  内核为 ARM Cortex-M4，运行频率为80MHz。 4.根据权利要求1所述的串口转WIFI的模块，其特征在于：所述无线 U 说明书 1/3页 一种串口转WIFI的模块 技术领域 [0001] 本实用新型涉及通信领域，具体来说，涉及一种串口转WIFI的模块。 背景技术 [0002] 很多电子电气产品在安装接线结束后或者修理维护时依赖计算机需要通过硬线 连接来进行调试。目前情况来看，现场的调试施工人员在调试时，一般是携带笔记本，需要 找一个“工作台”来放笔记本电脑，然后连接上网线转USB线，方可进行工作。但是， 现场条件很差找的支持的东西很多都是“凑合”甚至根本找不到，尤其是在高空作业的情况 下，笔记本无处安放给调试带来了极大的不便。 [0003] 并且在调试时要用连接线将笔记本和调试设备连接，连接线的长短决定了调试的 位置和距离。现场调试时间宝贵，来回插拔连接线也增加了调试时间，如果有在插拔连接线 的时候无意识触碰了其他设备的连接，也会带来不良影响。有时候设备在室内，如果门锁着 调试人员就无法进行调试，对于在高处的设备调试人员登高也会带来安全问题。 [0004] 现在android系统的平板和手机已进入到了千家万户，基本上人人都有一部安卓 智能手机。成熟的WIFI技术也嵌入到了手机和平板，民用的WIFI传输距离10-30米，而工业 级能传输100米，最远可以达到300米，这个距离非常的可观了，甚至能满足比较苛刻的调试 距离。如果用手机或者平板取代计算机调试的话，现场调试人员不用再去寻找支持的东西 了，而现在市场上都是PC端的转接口，不支持安卓设备。带有WIFI的安卓设备轻松解决了上 面的问题，你可以在隔壁房间，或者在地上就能用你的安卓设备进行调试。 [0005] 针对相关技术中的问题，目前尚未提出有效的解决方案。 实用新型内容 [0006] 针对相关技术中的上述技术问题，本实用新型提出一种串口转WIFI的模块，能够 解决上述问题。 [0007] 为实现上述技术目的，本实用新型的技术方案是这样实现的： [0008] 一种串口转WIFI的模块，包括串口模块，所述串口模块连接有处理模块，所述处理 模块连接有无线通信模块；所述无线通信模块包括依次设置的基频芯片、功率放大器和射 频收发单元。 [0009] 进一步的，所述串口模块包括第一串口和第二串口，所述第一串口为RS232，所述 第二串口为RS458。 [0010] 进一步的，所述处理模块采用  TI  公司的  CC3200  芯片方案，内核为  ARM  Cortex-M4，运行频率为80MHz。 [0011] 进一步的，所述无线] 本实用新型的有益效果：本实用新型使用WIFI信息传递，节省了通讯线、使得通讯 距离变远，能更快的进入到调试状态，即使在条件很差的环境下也能操作调试，使得非专业 人士也能有“调试工具”具备“调试条件”，即在专业人士的指导或者简单培训下非专业人士 3 3 CN 210109803 U 说明书 2/3页 可完成简单的调试和操作。并且原来需要多人配合才能完成的工作，可以由一个人完成。比 如：PLC打点。从一定程度上降低了厂家的人力成本。调试的快捷性体现了厂家反馈的快捷 性，提升了厂家的服务质量，也从一定角度降低了调试的难度，降低了调试监控的门槛。 附图说明 [0013] 为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例 中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的 一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这 些附图获得其他的附图。 [0014] 图1是串口转WIFI的模块的结构示意图； [0015] 图2是第一串口的电路图； [0016] 图3是第二串口的电路图； [0017] 图4是无线通信模块的电路图； [0018] 图5是串口接收数据打包流程图。 [0019] 图中：1.串口模块，11.第一串口，12.第二串口，2.处理模块，3.无线.射频收发单元。 具体实施方式 [0020] 下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的 实施例。基于本实用新型中的实施例，本领域普通技术人员所获得的所有其他实施例，都属 于本实用新型保护的范围。 [0021] 如图1-5所示，根据本实用新型实施例所述的一种串口转WIFI的模块，包括串口模 块1，所述串口模块1连接有处理模块2，所述处理模块2连接有无线；所述无线包括依次设置的基频芯片31、功率放大器32和射频收发单元33。 [0022] 在本实用新型的一个具体实施例中，所述串口模块1包括第一串口11和第二串口 12，所述第一串口11为RS232，所述第二串口12为RS458。 [0023] 在本实用新型的一个具体实施例中，所述处理模块2采用 TI  公司的 CC3200 芯 片方案，内核为 ARM Cortex-M4，运行频率为80MHz。 [0024] 在本实用新型的一个具体实施例中，所述无线 b/g/n  。 [0025] 为了方便理解本实用新型的上述技术方案，以下通过具体使用方式上对本实用新 型的上述技术方案进行详细说明。 [0026] 在具体使用时，根据本实用新型的一种串口转WIFI的模块，客户可以将物理设备 连接到 WiFi  网络上，从而实现物联网的控制与管理。该模块硬件上集成了MAC（介质访问 控制地址，也叫硬件地址）、基频芯片、射频收发单元、以及功率放大器；采用 TI  公司的  CC3200 芯片方案，内核为工业级 ARM Cortex-M4  内核，运行频率达 80MHz；内置超低功耗 运行机制，可以有效实现模块的低功耗运行；支持 WiFi 协议以及 TCP/IP 协议，用户仅需 简单配置，即可实现 UART 设备的联网功能。 [0027] 串口模块1共有2个通信串口，集成了多种通信模式包括：TCP/UDP  透传模式、 4 4 CN 210109803 U 说明书 3/3页 Httpd Client 模式， SSL Client 模式，WEB Socket 模式。 [0028] 串口转WIFI的模块共有二种工作模式：Socket 通信模式（透明传输模式、Httpd  Client 模式、Websocket 透传模式、SSL Client 模式）、命令模式。 [0029] 在Socket 通信模式下，模块实现 UART 与网络之间的数据传输，可以设置模块工 作在透明传输模式、 HttpdClient 模式，Websocket 透传模式、SSL Client 通信模式，实 现通用串口设备与网络设备之间的数据传递。当串口0在透明传输模式下对应有两个  Socket  连接，向模块 UART  接口写入的数据，模块会自动向  Socket  发送。模块通过  Socket 接收的数据，都通过 UART 接口发送出来。 [0030] 在命令模式下，用户可通过 AT 命令对模块进行 UART 及网络参数查询与设置。 当使用 AT+ENTM 退出命令模式时，默认回到透传模式。该模式下设置的参数模块会自动保 存，断电不丢失，用户不需要每次都进命令模式设置参数。 [0031] 串口接收数据打包方式如图5，n即为打包间隔范围 5-250，单位 ms。如果 T1n， T2n，T3n，T4n，T5n，T6n，则 Byte1-Byte5 作为一帧数据处理。 [0032] 透传模式下：模块在接收 UART过来的数据时，会不断的检查相邻 2 个字节的间 隔时间。透传模式下如果间隔时间大于设定的打包时间（默认 5ms，可通过 AT+UARTTE 设 置），则认为一帧结束，模块将接收到的数据作为一帧 TCP 数据包发送到网络，否则一直接 收数据，直到数据达到  1024 字节则将此  1024 字节打包发送到网络。 [0033] 命令模式下：模块在接收 UART过来的数据时，会不断的检查相邻 2 个字节的间 隔时间。透传模式下如果间隔时间大于设定的打包时间（默认 5ms，可通过 AT+UARTTE 设 置），则认为一帧结束，将此数据串按照 AT 指令格式解析，否则一直接收数据，如果数据达 到 256 字节，则认为命令错误，返回指令错误响应。 [0034] WIFI转串口模块也可以串口、WIFI、以太网三者相互随意透明传输，使传统串口设 备更好的加入无线] 以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本 实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型 的保护范围之内。 5 5 CN 210109803 U 说明书附图 1/3页 图1 图2 6 6 CN 210109803 U 说明书附图 2/3页 图3 7 7 CN 210109803 U 说明书附图 3/3页 图4 图5 8 8
