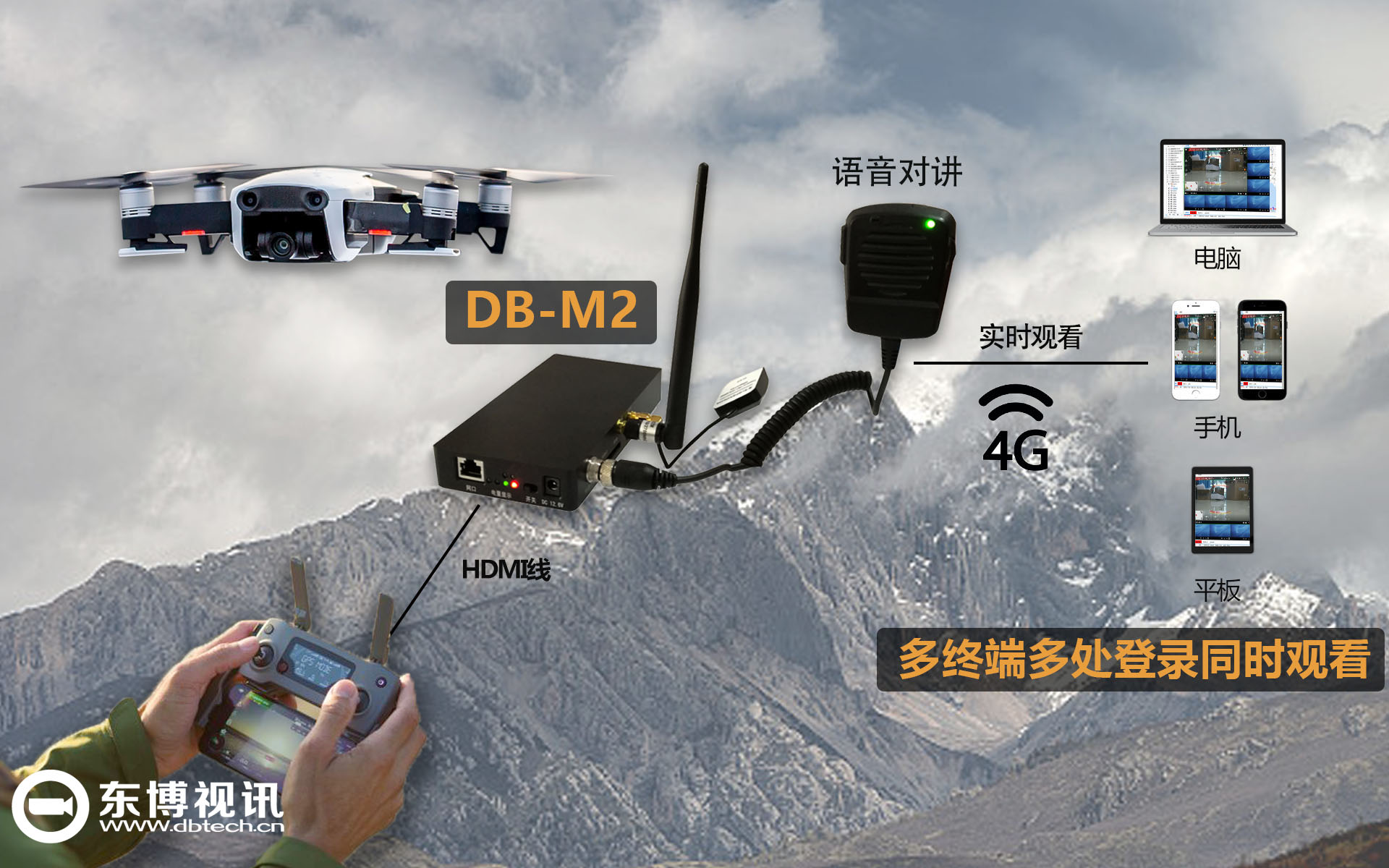

　　本实用新型涉及路由器技术领域，公开了一种无线G路由图传模块，包括WIFI路由SOC芯片，分别与WIFI路由SOC芯片电性连接的存储器、4G模块电路、以太网接口、电源防雷击防浪涌电路、DC‑DC电源转换电路、UART系统调试接口、硬件看门狗电路、UART串行通信接口，以及与4G模块电路电性连接的SIM接口电路。对比现有技术，本实用新型的有益效果在于：丰富了网络通信及调试的可能性，并且系统能够稳定运行。

　　(19)中华人民共和国国家知识产权局 (12)实用新型专利 (10)授权公告号 CN 212969699 U (45)授权公告日 2021.04.13 (21)申请号 1.8 (22)申请日 2020.09.28 (73)专利权人 深圳市智博通电子有限公司 地址 518000 广东省深圳市福民社区核电 工业园 (72)发明人 陈浩文 (74)专利代理机构 济南佰智蔚然知识产权代理 事务所(普通合伙) 37285 代理人 刘静 (51)Int.Cl. H04L 12/771 (2013.01) H04Q 1/02 (2006.01) H04W 88/14 (2009.01) 权利要求书1页 说明书2页 附图2页 (54)实用新型名称 一种无线)摘要 本实用新型涉及路由器技术领域，公开了一 种无线G路由图传模块，包括WIFI路由SOC芯片， 分别与WIFI路由SOC芯片电性连接的存储器、4G 模块电路、以太网接口、电源防雷击防浪涌电路、 DC‑DC电源转换电路、UART系统调试接口、硬件看 门狗电路、UART串行通信接口，以及与4G模块电 路电性连接的SIM接口电路。对比现有技术，本实 用新型的有益效果在于：丰富了网络通信及调试 的可能性，并且系统能够稳定运行。 U 9 9 6 9 6 9 2 1 2 N C CN 212969699 U 权利要求书 1/1页 1.一种无线G路由图传模块，其特征在于：包括WIFI路由SOC芯片，分别与WIFI路由SOC 芯片电性连接的存储器、4G模块电路、以太网接口、电源防雷击防浪涌电路、DC‑DC电源转换 电路、UART系统调试接口、硬件看门狗电路、UART串行通信接口，以及与4G模块电路电性连 接的SIM接口电路。 2.根据权利要求1所述的一种无线G路由图传模块，其特征在于：还包括与电源模块连 接的DC电源输入接口。 3.根据权利要求1所述的一种无线G路由图传模块，其特征在于：所述以太网接口与 WIFI路由SOC芯片之间电性连接网络变压器。 4.根据权利要求1所述的一种无线G路由图传模块，其特征在于：还包括与WIFI路由 SOC芯片电性连接的复位电路。 5.根据权利要求1所述的一种无线G路由图传模块，其特征在于：还包括与WIFI路由 SOC芯片电性连接的指示灯。 6.根据权利要求1所述的一种无线G路由图传模块，其特征在于：所述DC‑DC电源转换 电路将5V直流电压通过直流电压调节器转化为3.3V直流电压。 7.根据权利要求1所述的一种无线G路由图传模块，其特征在于：所述以太网接口为 4PIN  100M以太网接口。 2 2 CN 212969699 U 说明书 1/2页 一种无线G路由图传模块 技术领域 [0001] 本实用新型涉及路由器技术领域，特别是一种无线G路由图传模块。 背景技术 [0002] 随着物联网的快速发展，越来越多的设备需要接入互联网，移动路由模块的出现 使具有网络接口的设备可以通过路由模块便携的接入互联网。多用于行业用户的数据传输 业务，支持数据透明传输，通过4G移动通信拨号或100Mbps WAN口拨号访问互联网，再通过 无线Mbps有线局域网分享互联网网络。 [0003] 现有的小型路由模块集成功能电路过于单一，不能提供更多的通信调试接口，且 稳定性差。 发明内容 [0004] 为解决现有技术中的不足，本实用新型提供一种无线G路由图传模块，丰富了网 络通信及调试的可能性，并且系统能够稳定运行。 [0005] 本实用新型为实现上述目的，通过以下技术方案实现：一种无线G路由图传模块， 其特征在于：包括WIFI路由SOC芯片，分别与WIFI路由SOC芯片电性连接的存储器、4G模块电 路、以太网接口、电源防雷击防浪涌电路、DC‑DC电源转换电路、UART系统调试接口、硬件看 门狗电路、UART串行通信接口，以及与4G模块电路电性连接的SIM接口电路。 [0006] 还包括与电源模块连接的DC电源输入接口。 [0007] 所述以太网接口与WIFI路由SOC芯片之间电性连接网络变压器。 [0008] 还包括与WIFI路由SOC芯片电性连接的复位电路。 [0009] 还包括与WIFI路由SOC芯片电性连接的指示灯。 [0010] 所述DC‑DC电源转换电路将5V直流电压通过直流电压调节器转化为3.3V直流电 压。 [0011] 所述以太网接口为4PIN以太网接口。 [0012] 对比现有技术，本实用新型的有益效果在于： [0013] 1、本装置集成了2.4g wifi、4G模块电路、以太网接口、UART系统调试接口，丰富了 网络通信及调试的可能性。 [0014] 2、本装置电路方面加入电源防雷击放浪涌电路、提高的网口的抗干扰能力、硬件 看门狗电路保证系统的稳定运行。 附图说明 [0015] 附图1是本实用新型原理框图； [0016] 附图2是本实用新型电路原理图。 3 3 CN 212969699 U 说明书 2/2页 具体实施方式 [0017] 下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本 实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容 之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申 请所限定的范围。 [0018] 如图1所示，本实用新型公开了一种无线G路由图传模块，包括WIFI路由SOC芯片， 其中WIFI路由SOC芯片包括wifi基带、处理器以及内存，可以提供2.4G WiFi，其中处理器为 MT7628DA处理器。还包括分别与WIFI路由SOC芯片电性连接的用于存储系统数据信息的存 储器、4G模块电路、以太网接口、电源防雷击防浪涌电路、DC‑DC电源转换电路、UART系统调 试接口、硬件看门狗电路、UART串行通信接口，以及与4G模块电路电性连接的SIM接口电路。 其中4G模块电路以及与4G模块电路电性连接的SIM接口电路，提供4G拨号上网功能，并且支 持SIM卡或USIM卡；以太网接口为4PIN  100M以太网接口，用于以太网通信；其中以太网接口 与WIFI路由SOC芯片之间电性连接网络变压器，用于提高网口的抗干扰能力。电源防雷击防 浪涌电路用于保护电路被浪涌静电破坏；所述DC‑DC电源转换电路将5V直流电压通过直流 电压调节器转化为3.3V直流电压；UART系统调试接口丰富了网络通信调试的可能性；硬件 看门狗电路用于控制WIFI路由SOC芯片复位，防止程序进入死循环。 [0019] 另外，还包括与WIFI路由SOC芯片电性连接的复位电路，用于将电路恢复到初始状 态。 [0020] 作为优化，还包括与WIFI路由SOC芯片电性连接的指示灯，所述指示灯为4个。 4 4 CN 212969699 U 说明书附图 1/2页 图1 5 5 CN 212969699 U 说明书附图 2/2页 图2 6 6
